上游配置 ​

上游资源是什么？

上游资源作为连通ESB与上游服务系统的一个实体， 用于访问提供数据或服务接口的系统或应用。

ESB上游配置的作用？

在orapis-engine的ESB模块中，服务的注册依赖于上游资源。使用上游资源，可以让我们在配置ESB服务时不用关心服务部署在哪里，我们只需要知道具体服务的Url路径即可。配置上游可实现ESB与上游服务系统之间的松耦合和灵活的数据交换。

上游资源配置 ​

依次点击(主菜单)APP管理-资源管理进入资源配置界面，点击右上角的新增资源按钮新增上游资源：

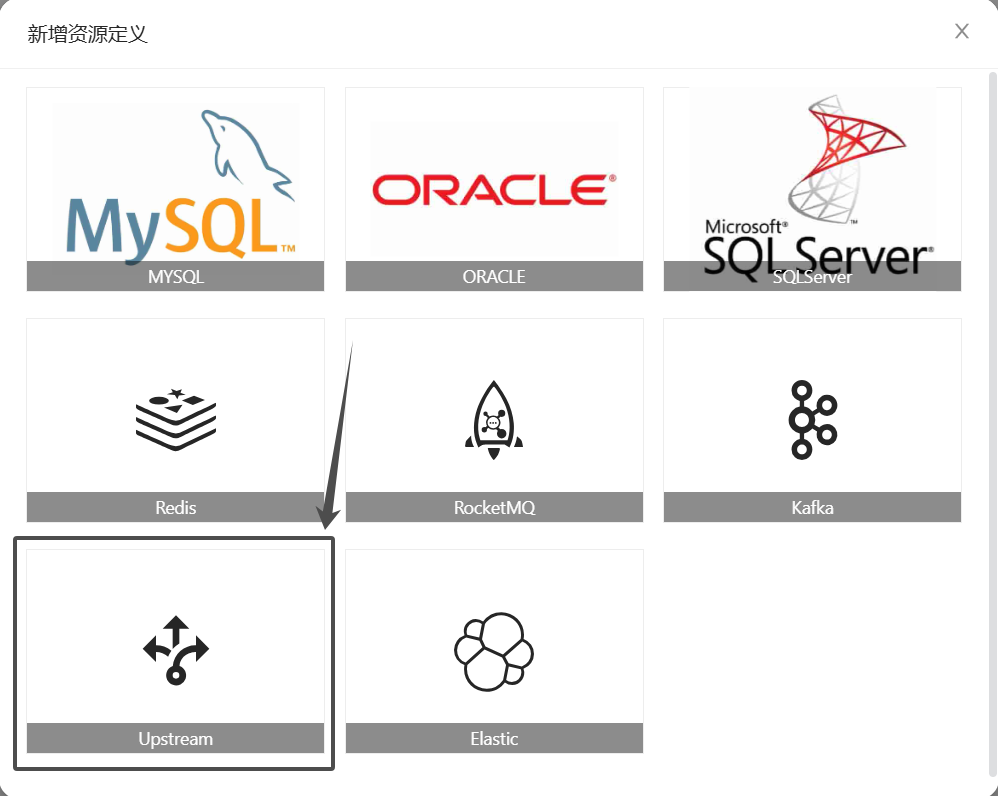

在资源选择界面，选择Upstream：

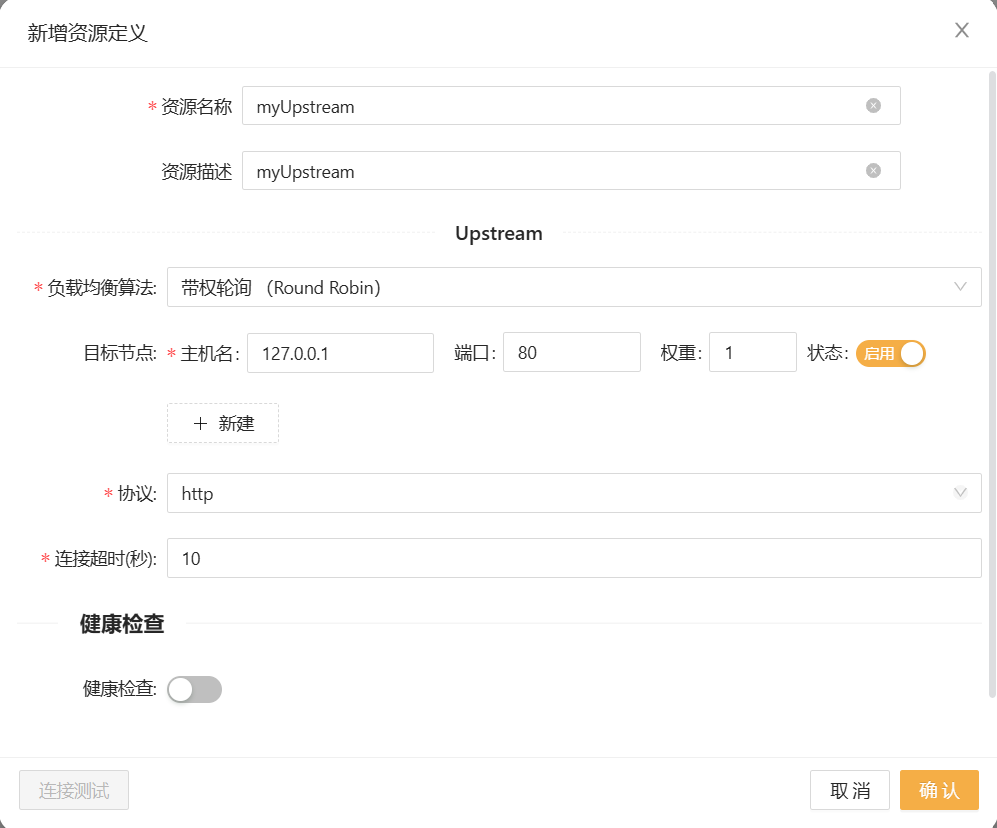

完善资源配置后，点击右下角确认按钮即可：


上游资源说明如下：

  • 资源名称：上游资源的名称，也作为资源的唯一标识。有标识性的名称便于我们监控和管理服务时快速定位

  • 资源描述：上游资源的说明性文字

  • 负载均衡算法：用来在多个服务节点之间分配网络流量的逻辑或规则。目前支持的负载均衡算法如下：

    • 带权轮询（Round Robin）：带权轮询算法按照权重值的高低来依次选择服务器处理请求。权重值越高的服务器，被选中的机会就越多，从而能够处理更多的请求。这种算法适用于服务器性能存在差异的情况，可以确保性能较高的服务器得到更多的利用
    • 最小连接数（least_conn）：最小连接数算法是一种动态的负载均衡算法，它根据服务器当前活跃的连接数来分配请求。当新的请求到来时，算法会检查每台服务器的当前连接数，并将请求分配给连接数最少的服务器
    • 平滑加权轮询（SWRR）：平滑加权轮询算法（Smooth Weighted Round Robin Algorithm，简称SWRR）是一种更加高级的负载均衡算法。它结合了带权轮询和动态调整的特性，能够根据服务器的权重和当前的负载情况来平滑地分发请求。在平滑加权轮询中，每台服务器都有一个处理请求的数量计数器，算法会不断地调整这个计数器的值，以确保每台服务器都能够按照其权重比例来处理请求

  • 目标节点：可供上游资源访问的上游服务节点。一般来说，每个目标节点所提供的服务应该是一致的

    • 主机名：上游服务节点的IP地址，用于ESB定位和连接到上游服务系统

    • 端口：上游服务系统监听的端口号，ESB通过该端口与上游游系统进行通信

    • 权重：加权负载均衡算法进行分流时，对该服务节点的分配权重

    • 状态：表示该服务节点的启用状态

  • 协议：表示ESB通过该上游资源，访问上游服务系统提供的接口时，使用的应用层协议

  • 健康检查：健康检查机制允许ESB定期探测上游服务的状态，以确保它们能够正常响应请求。通过健康检查，ESB可以及时发现并隔离出现故障的服务，从而避免将请求转发给这些不健康的服务，提高整个系统的稳定性和可靠性

ESB上游的使用 ​

当我们配置好正确的上游资源后，我们可以在ESB服务注册中使用上游资源。

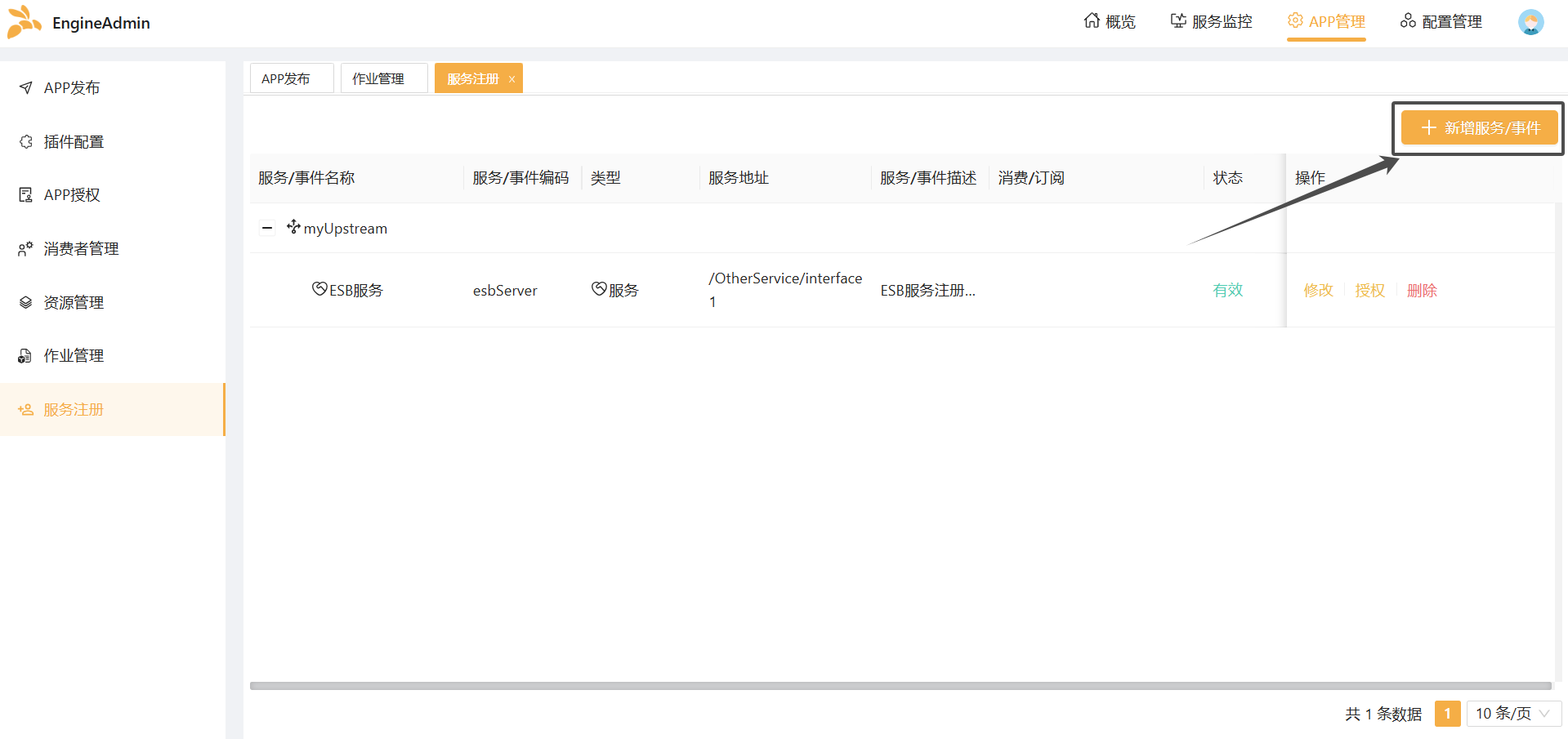

点击(主菜单)APP管理-服务注册进入到ESB的服务/事件管理页面，点击右上角新增服务/事件按钮注册ESB服务：

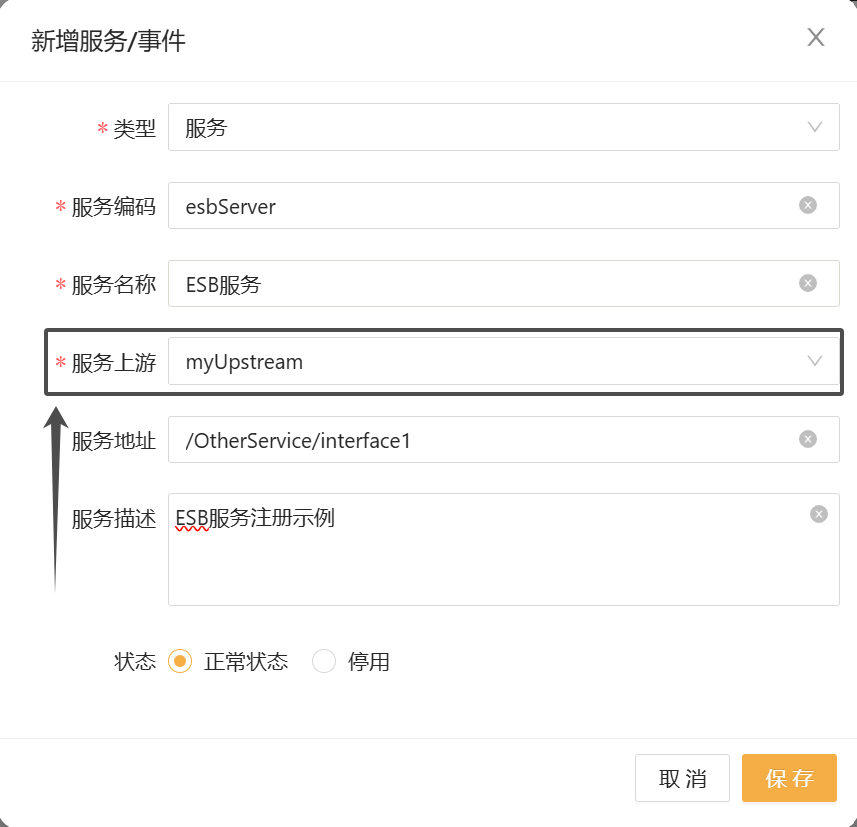

在新增服务界面，选中我们在资源配置中添加的上游资源，完善其它基本信息后点击保存即可：

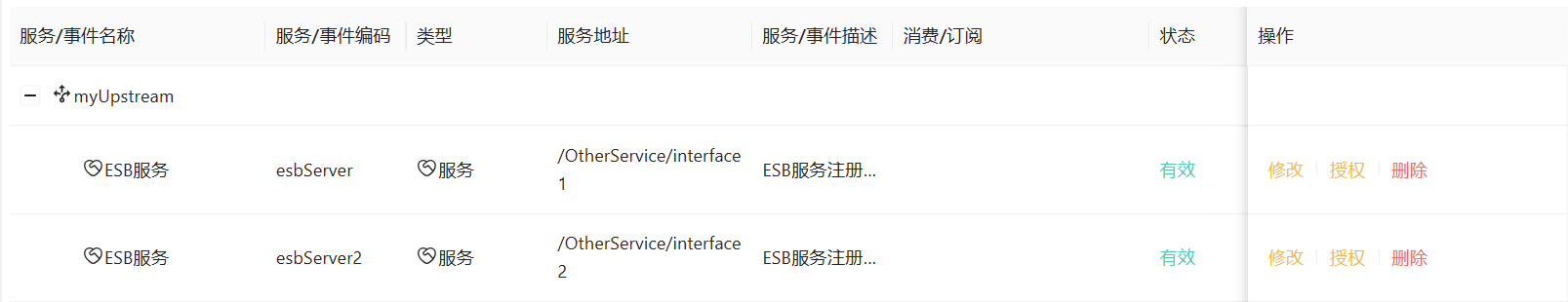

在服务列表中，我们可以发现注册的ESB服务以相同的上游进行归类，有助于我们对ESB服务进行管理：
