HTTP流程 ​

流程是所有控件的基类容器，其余控件不允许单独拖拽至空白画布中，需要先将HTTP流程拖拽至画布中，然后再将组件拖拽至HTTP流程中。

一个HTTP流程即为一个HTTP请求，HTTP流程负责定义HTTP请求相关内容，如请求Url、请求方法等，具体返回内容在输出Return控件中定义。

业务属性 ​

http服务访问路径为项目Url前缀/服务url，发布到引擎端的服务应保证该访问路径唯一，否则发布服务会覆盖已发布的相同访问路径服务

输入参数 ​

http请求中，输入参数有请求信息参数、Url参数、Body参数，这几种参数在HTTP流程设计中，可通过以下方式获得：

请求信息参数：http请求相关的参数，可通过提供的变量控件获取。

如请求头参数可通过Headers控件获取，请求协议信息可通过ServerProtocol控件获取。

url参数：直接访问实体args。

body参数：直接访问实体body。

http输出 ​

正常输出

输出内容在Return控件中设置。

异常输出

流程内执行异常时流程将中断，并输出exceptionReturn属性运行时的数据。

执行异常时会将错误信息赋值到变量err，在exceptionReturn属性中可直接引用该变量。

使用示例 ​

正常输出

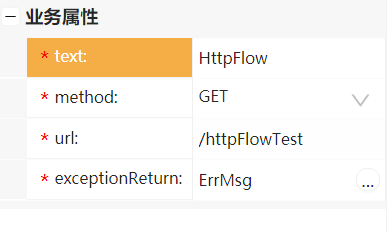

HTTP流程属性设置为：

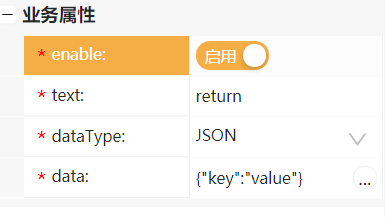

流程内新增Return控件并设置属性：

请求结果输出为：

{
    "key": "value"
}

{
    "key": "value"
}

异常输出

HTTP流程exceptionReturn属性设置为：

{
  "resCode": "-1",
  "resMsg": "#{err}"
}

{
  "resCode": "-1",
  "resMsg": "#{err}"
}

#{err} 为抛出异常时的异常消息变量

新增LuaScript控件，用于提供异常输出

LuaScript控件script属性设置为：

local a={} --创建了一个名为a的局部变量，并将其初始化为一个空表(table)
a.b.c=1    --a.b未被定义，所以值默认为 nil ；a.b.c对一个nil值访问其属性时，会抛出异常

local a={} --创建了一个名为a的局部变量，并将其初始化为一个空表(table)
a.b.c=1    --a.b未被定义，所以值默认为 nil ；a.b.c对一个nil值访问其属性时，会抛出异常

请求结果输出为：

{
    "resCode": "-1",
    "resMsg": "..\\engine/src/webapps/api/httpFlowTest.lua:18: attempt to index field 'b' (a nil value)"
}

{
    "resCode": "-1",
    "resMsg": "..\\engine/src/webapps/api/httpFlowTest.lua:18: attempt to index field 'b' (a nil value)"
}
