Http ​

发送一个Http请求

业务属性 ​

属性含义说明输入限定示例值
enable是否启用该控件，未启用时不编译是否编译选择值启用
name控件返回值命名控件输出值变量名常量httpResponse
text与控件关联的文本设计页控件显示常量http
upstream上游服务选择值upstream1
methodHTTP方法Post/GET选择值GET
uri服务路由未选择上游时请输入绝对路径常量/流程变量#{uri}
headersHTTP请求头key：常量
value：常量/流程变量		key：h1
value：#{h1}
requestBodyHTTP请求体常量，Json/Xml数据节点可用流程变量/流程变量{"a":"#{a}"}
original原始报文默认返回对象实体选择值禁用
throwable发生异常时中断请求启用：控件执行异常时立即中断请求，并返回错误
禁用：控件执行异常时将被忽略，并继续执行其后的流程
控件底层使用http应用层传输协议。
当http请求失败或http响应状态码不是200(http请求成功状态码)时，代表发生异常		选择值启用

输出值 ​

  • 正常请求输出值

Http控件返回以属性name为名称的实体，该实体包含表示http响应结果的属性result。

当属性original为 “启用” 时，result为http响应原始报文。

当属性original为 “禁用” 时，result为符合Json格式的http响应报文的反序列化实体对象。

注意：当http响应报文不符合Json格式时，result为空的实体对象

  • throwable为 “禁用” ，http请求异常时控件输出值

控件返回以属性name为名称的实体，该实体包含表示异常信息的属性err（此时属性result为nil）。

使用示例 ​

假设有一原路返回http请求中的body参数的接口，我们使用Http控件对其发送请求。

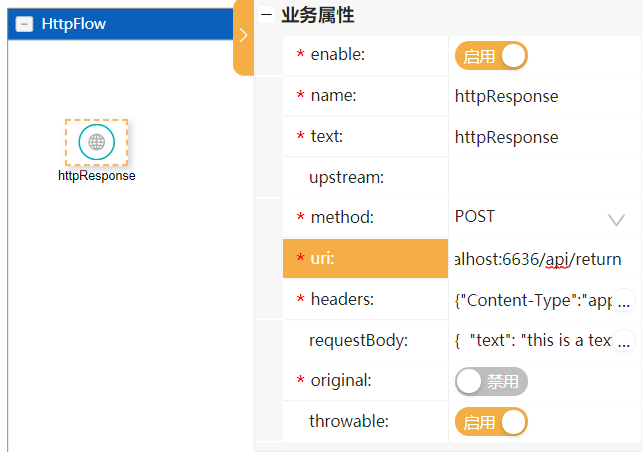

实体对象输出 ​

控件返回值命名为 httpResponse

method选择 POST

uri输入 http://localhost:6636/api/return

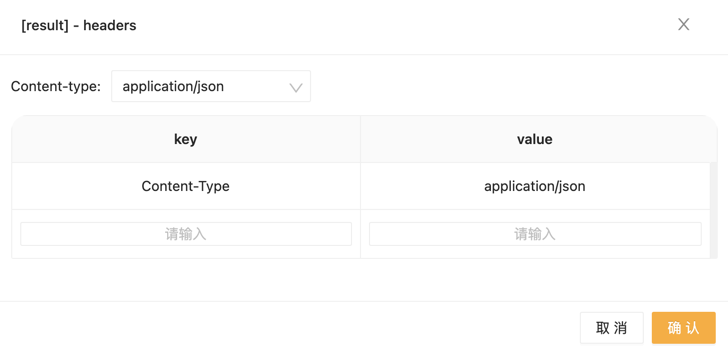

headers 选择 Content-Type，application/json

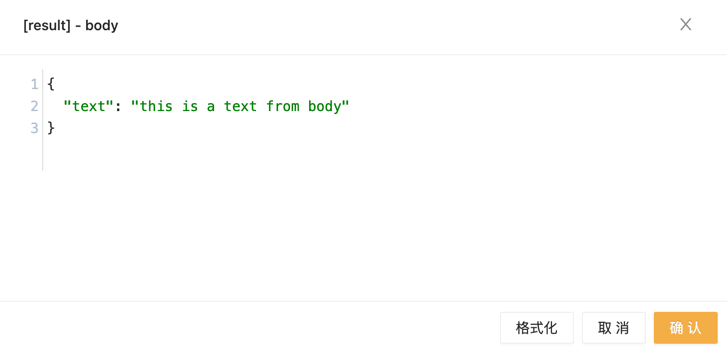

http请求体requestBody 输入：

json
{
  "text": "this is a text from body"
}
{
  "text": "this is a text from body"
}

original 属性设置为：禁用

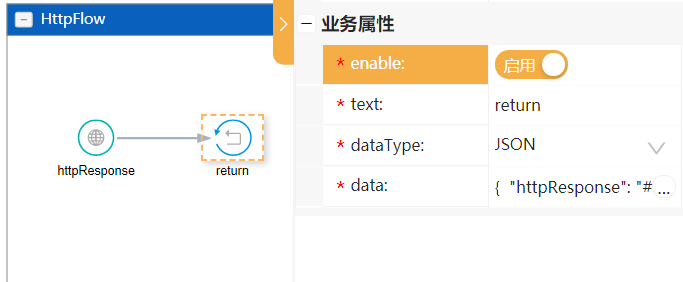

使用Return控件对http请求的返回值进行输出：


Return控件的data属性输入：

json
{
  "httpResponse": "#{httpResponse}"
}
{
  "httpResponse": "#{httpResponse}"
}

使用curl请求接口：

$ curl http://localhost:6636/api/http
$ curl http://localhost:6636/api/http

接口返回：

json
{
    "httpResponse": {
        "result": {
            "text": "this is a text from body"
        }
    }
}
{
    "httpResponse": {
        "result": {
            "text": "this is a text from body"
        }
    }
}

原始报文输出 ​

以上示例中，将http控件的original 属性设置为：启用

使用curl请求接口：

$ curl http://localhost:6636/api/http
$ curl http://localhost:6636/api/http

接口返回：

json
{
    "httpResponse": {
        "result": "{\"text\":\"this is a text from body\"}"
    }
}
{
    "httpResponse": {
        "result": "{\"text\":\"this is a text from body\"}"
    }
}

使用变量参数 ​

我们在上述示例的基础上作修改，使用变量替代常量。

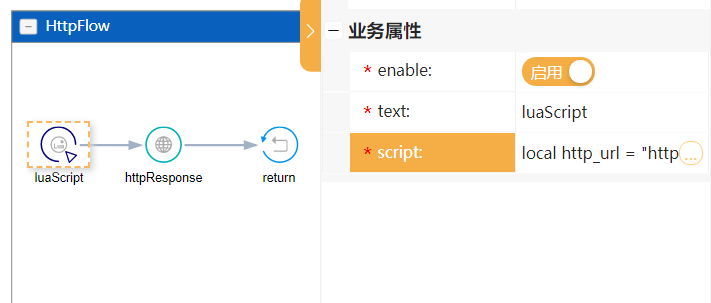

首先使用LuaScript控件定义参数

lua
local http_url = "http://localhost:6636/api/return"
local content_type = "application/json"
local request_body = { text = "this is a custom param"}
local http_url = "http://localhost:6636/api/return"
local content_type = "application/json"
local request_body = { text = "this is a custom param"}

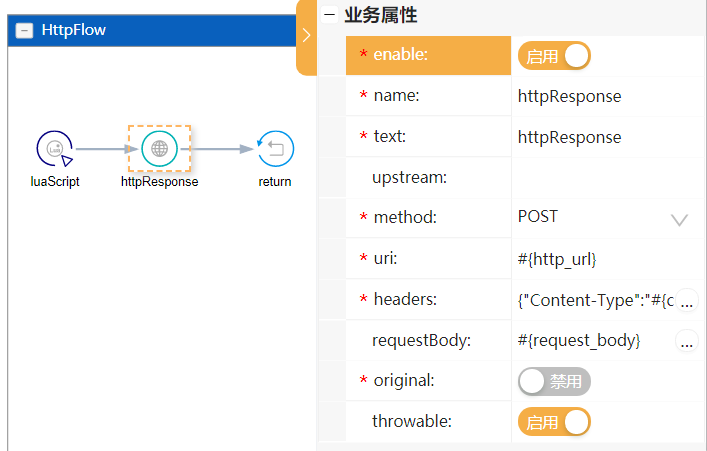

修改uri和requestBody

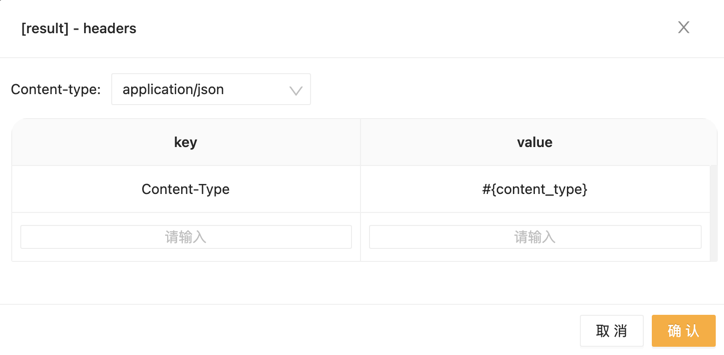

修改headers


使用curl请求接口：

$ curl http://localhost:6636/api/http
$ curl http://localhost:6636/api/http

接口返回：

json
{
    "httpResponse": {
        "result": {
            "text": "this is a custom param"
        }
    }
}
{
    "httpResponse": {
        "result": {
            "text": "this is a custom param"
        }
    }
}
