WebService流程
流程是所有控件的基类容器，其余控件不允许单独拖拽至空白画布中，需要先将WebService流程拖拽至画布中，然后再将组件拖拽至WebService流程中。
一个WebService流程即为一个WebService接口。
同一项目中的WebService接口的服务描述都位于同一wsdl文件下，wsdl文件访问url为：http://服务器地址:6636/项目url前缀?wsdl
业务属性
| 属性 | 含义 |
|---|---|
| text | 与控件关联的文本 |
| input | 请求参数格式 |
| output | 返回参数格式 |
WebService的出入参可以是基础类型数据（如string、int、boolean），也可以是自定义的复杂结构数据。
input
属性 含义 说明 输入限定 示例 elementName 元素名称 soap封装中输入内容的节点命名 常量Request parameters 参数 定义Web方法中的输入参数，包括
参数名称、参数个数、参数类型常量output
属性 含义 说明 输入限定 示例 elementName 元素名称 soap封装中输出内容的节点命名 常量Response parameters 参数 定义Web方法中的输出参数，包括
参数名称、参数个数、参数类型常量
- parameters：
| 属性 | 说明 | 输入限定 | 示例 |
|---|---|---|---|
| 参数名 | 入参参数名定义后，可在流程 中使用该名称直接引用该参数 | 常量 | inputParam1 |
| 参数类型 | Object代表该参数的类型为自定义类型，可自定义类型的结构 | 选择值 | Object |
| 是否数组 | 选择值 | 否 | |
| 操作 | 添加子节点：参数类型为Object时可操作，为参数类型添加属性 删除所有子节点：参数类型为Object时可操作，删除该自定义类型的所有属性并重置参数类型 移除此参数：删除该参数的定义 |
WebService 输出
使用SoapReturn控件输出，该控件中的输出内容需严格按照WebService流程的output中的参数定义来设置。
使用实例
假设需要提供一个WebService接口：
入参要求：有两个输入参数，并且这两个输入参数都为自定义类型，内含string类型的属性name
输出要求：输出字符串
- WebService流程设置

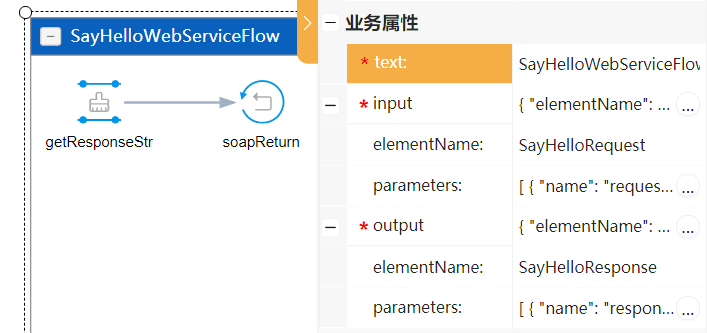

soap封装中输入输出内容的节点名配置：将input和output属性的elementName属性分别设为SayHelloRequest和SayHelloResponse

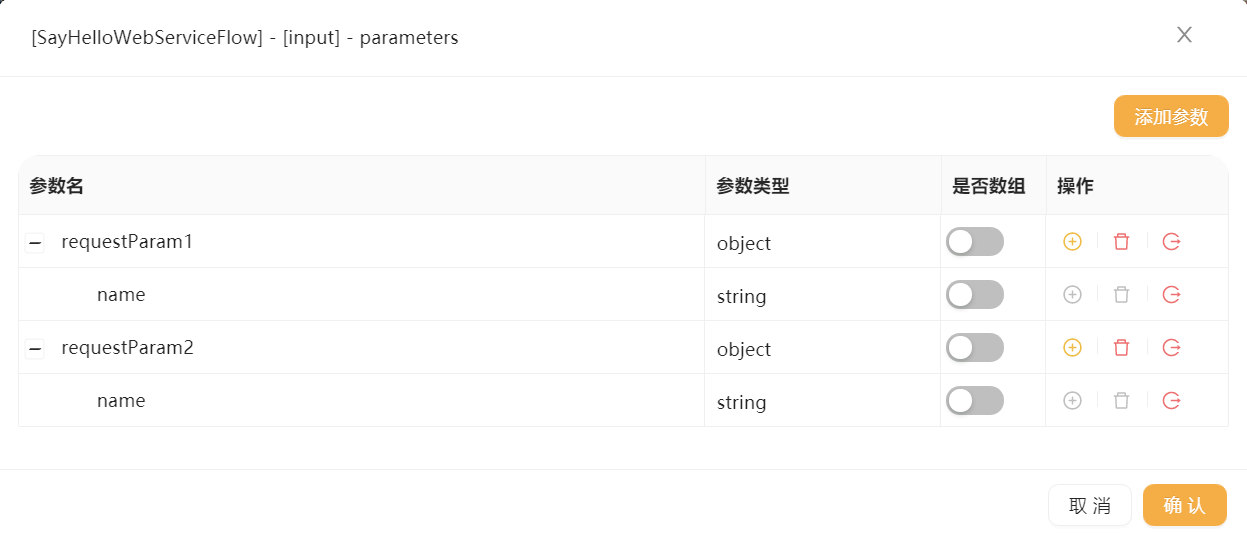

入参配置： 展开 input 属性的 parameters 属性，为两个自定义类型入参设置参数名为requestParam1和requestParam2，两个参数类型都含有一个类型为string的属性name
出参配置： 展开 output 属性的 parameters 属性，设置参数名为responseData，数据类型为string
- 拼接输出结果

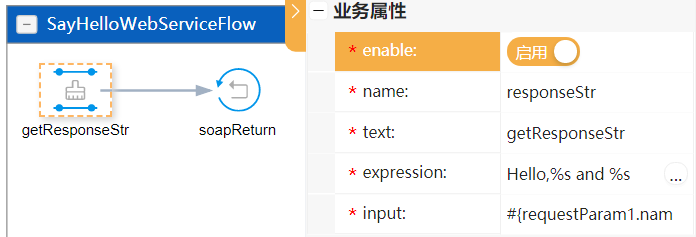

添加StringFormat控件，输出值命名为responseStr
expression属性：Hello,%s and %s；input属性：#{requestParam1.name},#{requestParam2.name}
requestParam1和requestParam2为WebService流程中定义的输入参数，可直接引用
- 输出结果
添加SoapReturn控件，dataFormat属性设置为：
xml
<responseData>#{responseStr}</responseData><responseData>#{responseStr}</responseData>
responseData为WebService流程中定义的输出参数，输出必须包含该节点
- WebService调用
获得wsdl文件：将流程发布至引擎后即可访问wsdl文件，访问路径：http://服务器地址:6636/项目url前缀?wsdl
http请求方式调Web方法：
根据wsdl文件对Web方法的描述，构建出请求体和请求url
获得http请求体，并替换两个入参参数为Tom和Jerry：
xml
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:orap="http://www.orapis.com/">
<soapenv:Header><a>1</a></soapenv:Header>
<soapenv:Body>
<orap:SayHelloRequest>
<orap:requestParam1>
<orap:name>Tom</orap:name>
</orap:requestParam1>
<orap:requestParam2>
<orap:name>Jerry</orap:name>
</orap:requestParam2>
</orap:SayHelloRequest>
</soapenv:Body>
</soapenv:Envelope><soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:orap="http://www.orapis.com/">
<soapenv:Header><a>1</a></soapenv:Header>
<soapenv:Body>
<orap:SayHelloRequest>
<orap:requestParam1>
<orap:name>Tom</orap:name>
</orap:requestParam1>
<orap:requestParam2>
<orap:name>Jerry</orap:name>
</orap:requestParam2>
</orap:SayHelloRequest>
</soapenv:Body>
</soapenv:Envelope>使用http请求访问该Web方法：
$ curl -X POST "http://localhost:6636/api/sayHello" -H "Content-Type: text/xml;charset=UTF-8" -d "<soapenv:Envelope xmlns:soapenv=\"http://schemas.xmlsoap.org/soap/envelope/\" xmlns:orap=\"http://www.orapis.com/\"> <soapenv:Header/> <soapenv:Body> <orap:SayHelloRequest> <orap:requestParam1> <orap:name>Tom</orap:name> </orap:requestParam1> <orap:requestParam2> <orap:name>Jerry</orap:name> </orap:requestParam2> </orap:SayHelloRequest> </soapenv:Body> </soapenv:Envelope>"$ curl -X POST "http://localhost:6636/api/sayHello" -H "Content-Type: text/xml;charset=UTF-8" -d "<soapenv:Envelope xmlns:soapenv=\"http://schemas.xmlsoap.org/soap/envelope/\" xmlns:orap=\"http://www.orapis.com/\"> <soapenv:Header/> <soapenv:Body> <orap:SayHelloRequest> <orap:requestParam1> <orap:name>Tom</orap:name> </orap:requestParam1> <orap:requestParam2> <orap:name>Jerry</orap:name> </orap:requestParam2> </orap:SayHelloRequest> </soapenv:Body> </soapenv:Envelope>"http返回参数：
xml
<soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Body>
<SayHelloResponse>
<responseData>Hello,Tom and Jerry</responseData>
</SayHelloResponse>
</soap:Body>
</soap:Envelope><soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
<soap:Body>
<SayHelloResponse>
<responseData>Hello,Tom and Jerry</responseData>
</SayHelloResponse>
</soap:Body>
</soap:Envelope>
